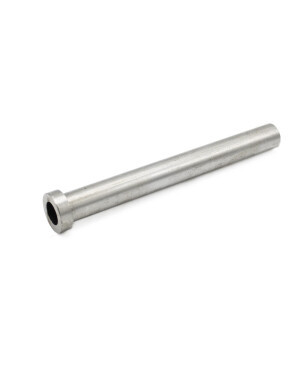

بوش پران قطر 6

توضیحات بوش پران

قطعه تزریقی توسط یک پران سوراخدار پران می شود که به آن محصول بوش پران می گویند. بوش پران به صورت انطباقی در داخل اینسرت و روی پین ماهپیچه حرکت می کند.این بوش پران در صفحه نگهدارنده پرانها بسته می شود.برای مبتدیان قابل توجه است که ماهیچه به صورت کامل در داخل بوش پران قرار دارد.مبتدیان معمولاٌ تصور می کنند که ماهیچه در روی صفحه قالب قرار دارد.این موضوع امکان ندارد،زیرا اطراف ماهیچه کاملاٌ توسط بوش پران احاطه شده است.به چند روش می توان پین ماهیچه را به کفشک متحرک بست.اگر تعداد پین ماهیچه ها زیاد باشداز یک صفحه نگهدارنده ماهیچه استفاده می شود که باپیچ به کفشک متحرک بسته می شود روش سوم در زمانی استفاده می شود که تعداد کمی پین ماهیچه وجود داشته باشد و یا قطر پین ماهیچه بزرگ باشد.در این روش پین ماهیچه مستقیماٌ با پیچ بسته می شود.در این طرح الزاماٌ از یک پین ماهیچه استاندارد استفاده می شود که یک رزوه در داخل آن ایجاد شده تا بتوان بدون استفاده از یک صفحه نگهدارنده مستقیماٌ ماهیچه را به صفحه کفشک متحرک بست در نتیجه نیازی به صفحه نگهدارنده نمیباشد. این نوع پین ماهیچه ها را سازندگان اجزا استاندارد عرضه می کنند.برای مثال هاسکو یک دامنه کامل از قطر ۳ میلیمتر (۰٫۱۲ اینچ) تا ۱۶٫۵ میلیمتر (۰٫۶۵ اینچ) را تولید می کند.هر قطر در دو طول متفاوت ارائه می شود و بسته به محل مصرفباید طول مناسب اندازه شود. هر کدام از روشهای نصب که مورد استفاده قرار گیرد،بوش پران باید دارای حرکت سرشی و انطباقی در داخل سوراخ اینسرت متحرک باشد.بنابراین بوش پران و ماهیچه پران نیز بایستی نسبت به هم حرکت نسبی داشته باشند.وقتی که مجموعه پران تحریک شود،بوش پران نسبت به ماهیچه (همچنین نسبت به حفره) حرکت می کند و قطعه تزریقی را ران می نماید.پران با سیستم بوش پران راندمان بالایی دارد زیرا سطح موثر پران زیادی برای اعمال نیروی پران وجود دارد و کل بالا نشان دهنده این حالت است(سطح موثر پران کل سطح کف قطعه می باشد).اگرچه بوش پران را با هر مقطعی می توان ساخت ولی در عمل طراحی معمولاٌ به مقاطع گرد محدود می شود.زیرا برای بقیه مقاطع ماشین کاری و انطباق قطعات با یکدیگر پرهزینه است.نباید ماهیچه پران در سراسر طول خود با بوش پران در تماس باشد.برای کاهش اصطکاک در اثر تماس راحت تر عمل نصب و جلوگیری از ایجاد خراش و جام کردن پران باید سطح تماس بین دو قطعه را حداقل مقدار ممکن در نظر گرفت.برای این منظور قسمت عقب سوراخ بوش پران را با قطر بیشتری تراشکاری می کنند.حدود ۳۵ میلیمتر( ۴/۱ اینچ) طول تماس سرشی بین ماهیچه و بوش کافی است.
